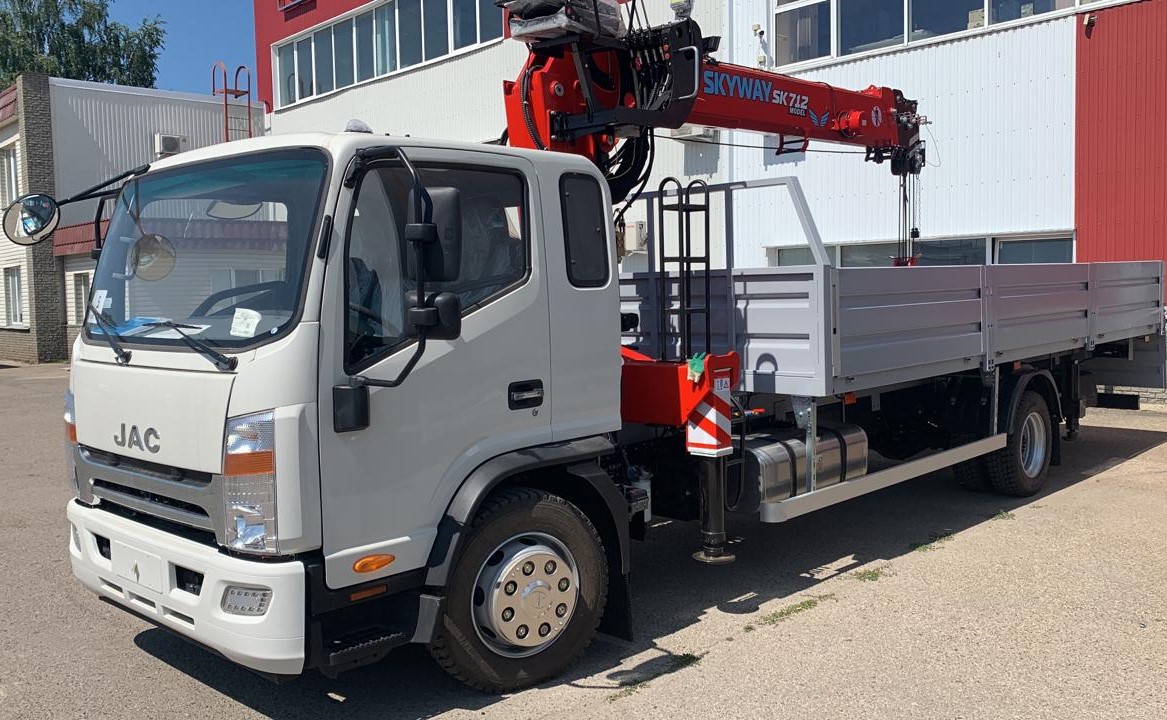

JAC N120 с КМУ Skyway SK 712

kmu-skaway-sk-712-jac-n120-2
kmu-skaway-sk-712-jac-n120-3
Описание



Технические характеристики Skyway SK 712

Грузовой момент, т*м

15,8

Грузоподъемность нетто, т:

основного подъема:

- максимальная

- на максимальном вылете





6,3

0, 6

Вылет, м:

- основного подъема:

     максимальный

     минимальный





11,6

3,8

Максимальная высота подъема, м

13

Максимальная глубина опускания, м



Допустимая вертикальная нагрузка на выносную опору в рабочем состоянии, т

8

Максимальное/минимальное время полного движения механизма стрелового оборудования, с (мин):

-выдвижение, задвижение

-подъём, опускание





15-17, 16-20

16-18, 12-15

Допустимая масса груза, с которой разрешается телескопирование секций, кг



Частота вращения, об/сек

30-35

Угол поворота, (градусы)

без груза

с грузом



360

Максимальный крутящий момент механизма поворота, т·м

360

Место управления(с учетом количества пультов):

- при работе

- при установке на выносные опоры



Верхний

Нижний

Способ управления

Гидравлический многоходовой клапан

Масса КМУ, кг

2360

Габаритные размеры крано-манипулятонной установки, м:

- длина

- ширина

- высота



4920

2210

3180

Рабочая жидкость гидросистемы крано-манипулятонной установки



Напряжение электрической цепи, В

24

Характеристики автомобиля JAC N120

Кабина со спальным местом Модель N120
Колесная формула 4*2
Двигатель Модель ISF3.8S5168((Евро-5)
Тип  Common Rail+SCR
Объем 3760
Максимальная мощность (л.с.) 166/2600 (122kw/2600)
Максимальный крутящий момент (н/м) 592/1300-1700
Трансмиссия КПП WLY6G70. механическая
Передаточные числа Ⅰ:6.012, Ⅱ:3.292, Ⅲ:2.004, Ⅳ:1.367, Ⅴ:1, Ⅵ:0.789, R:5.395
Положение передачи     1 3 5
R 2 4 6
Ведущий Мост Модель/передаточное число HAAM 4.875
Основные параметры Габаритные размеры шасси (мм)  8300×2345×2450
Монтажная длина (мм)  6200
Колесная база (мм)  4700
Колея (мм)  1660/1800
Снаряженная масса шасси (кг)  4290
Грузоподъемность шасси (кг)  7690
Полная масса (кг)  11980
Максимальная скорость (км/ч) 110
Минимальный дорожный просвет (мм) 218
Максимальный преодолеваемый подъем (%) 30
Минимальный радиус поворота (м) 10,5
Шины 255/70R22.5
Рулевой механизм  Гидроусилитель руля
Топливный бак 210L
Аккумуляторные батареи Аккумуляторная батарея 120 А.ч (2 шт)  24В
Тормозная система Тип   Двухконтурная
пневматическая с 4-канальной ABS
